公共机构绿色低碳技术之“碳控官能源管控系统”简介

”碳控官能源管控系统”是华德智慧能源管理（天津）有限公司自主研发的系统平台，专注于智慧供冷供热、智慧供配电、智慧给排水、智慧消防、智慧照明五大领域，适用于政府、学校、医院、工厂、园区等场景，可根据用户需求提供完整的物联网系统节能解决方案和能源系统监测、分析、调度与决策等智慧能源综合服务，实现安全守护与降本增效。

在国管局组织开展的2022年公共机构绿色低碳技术征集评选工作中，“碳控官能源管控系统”成功入选，被评为我市唯一一个公共机构绿色低碳技术。

一、“碳控官”系统体系组成

（一）实时监测——用能状态看板

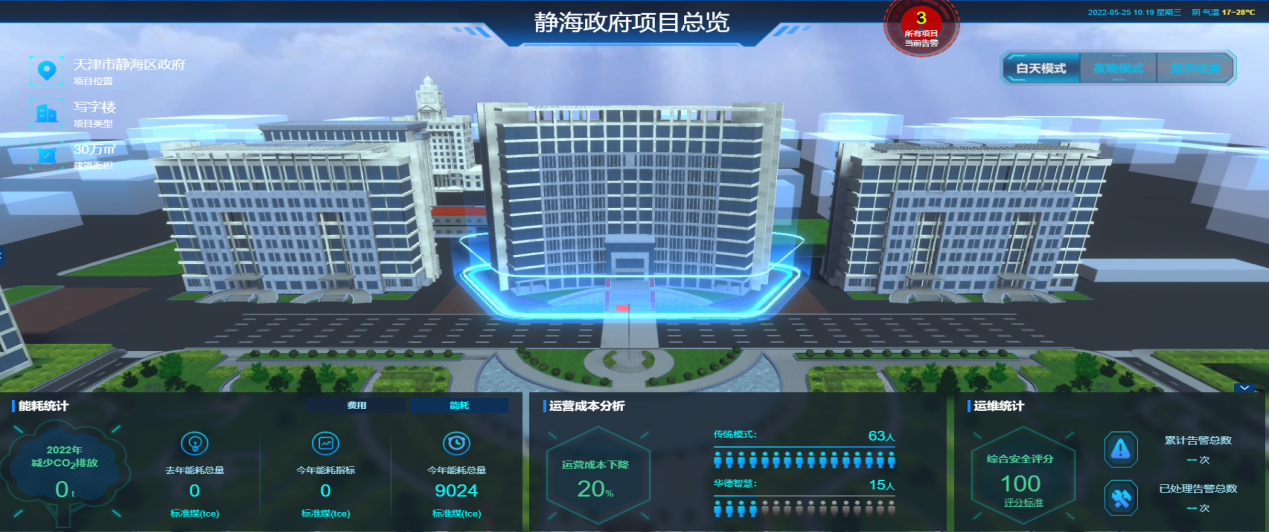

通过三维可视化的界面，实时查看能源运行状态，实时展示数据统计、分析报告、设备实景模型及设备间实况，科学指导决策，实现预警、报警的瞬时推送。

（二）智慧运营——能源运营助手

全面展示楼宇各系统安全数据，监管楼宇的能源消耗。录入基础信息，制定报警规则，进行站点、设备、运维、监控、组态、报警和报表的实时管理。

（三）诊断分析——能源诊断医院

通过大数据、云计算技术，对能耗数据进行分析及应用，提供能源分析、系统诊断、运营报告等增值服务，实现对数据资源的高效利用，起到“楼宇医生”的作用。

 “碳控官”系统主要功能

（一）运行实况。对现场运行状况进行全方位安全管控和能源监测。

（二）统计分析。统计各类能源消耗数据，分析能源现状及能耗趋势，进而挖掘节能潜力。

（三）诊断分析。搭建系统诊断模型，评估能源消耗，提供诊断结果及建议，优化系统运行方式。

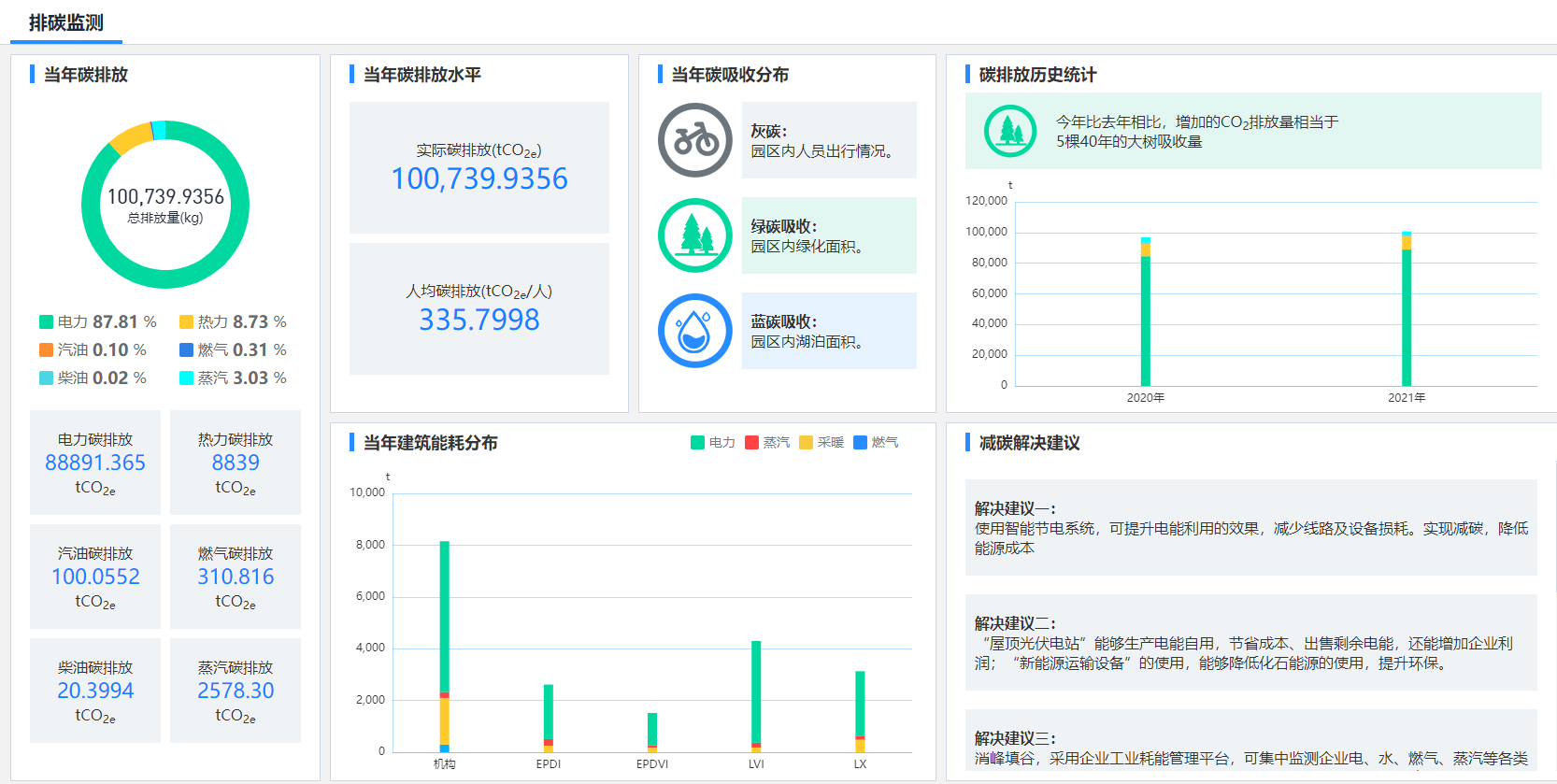

（四）碳控策略。监测运行过程中实际碳排放情况，为用户提供专业化的碳控建议，制定碳控策略。

（五）设备运维。打造三级服务体系的闭环管理，提高安全系数和运维效率，节约运营成本。

（六）系统配置。维护用户、权限、点位、规则等基础信息，保障平台稳定运行。

三、“碳控官”系统应用案例

“碳控官”平台已在静海区行政中心、武清区人民医院、武清开发区、天津市城市建设职业技术学院等公共机构中得到应用。其中，静海区行政中心是我市首批实施能源费用托管的公共机构，取得了良好的节能效益、经济效益和社会效益。

（一）项目基本情况

天津市静海区行政中心建筑面积约7万平米，用能人数1500人，建筑主要包括办公楼和会议中心，能源资源消费主要以电力、燃气、水为主，共有10kV电力机房5个、暖通供热机房3个、给排水机房7个。该建筑已使用超过15年，在能源费用托管前，存在能源资源消耗大、设备设施老化、运行管理智能化水平低、安全隐患多等问题。

（二）项目建设情况

1、制冷机组更换升级

原制冷机组使用年限长，设备效率低，造成能源浪费。华德智慧根据用能需求及制冷系统整合规划，重新进行设备选型，更换制冷机提升制冷系统运行效率；更换水泵、冷却塔附件、冷却水加药装置、定压补水装置、阀门附件等老旧设备，保障制冷系统高效安全运行。

2、标准化机房建设

原机房陈旧杂乱，安全隐患较多。华德智慧对机房进行标准化改造，实现装修标准化、上墙文件标准化、设备管道标识标准化、工具及生活用品管理标准化、环境卫生标准化、机房管理制度标准化。

3、搭建“碳控官”系统

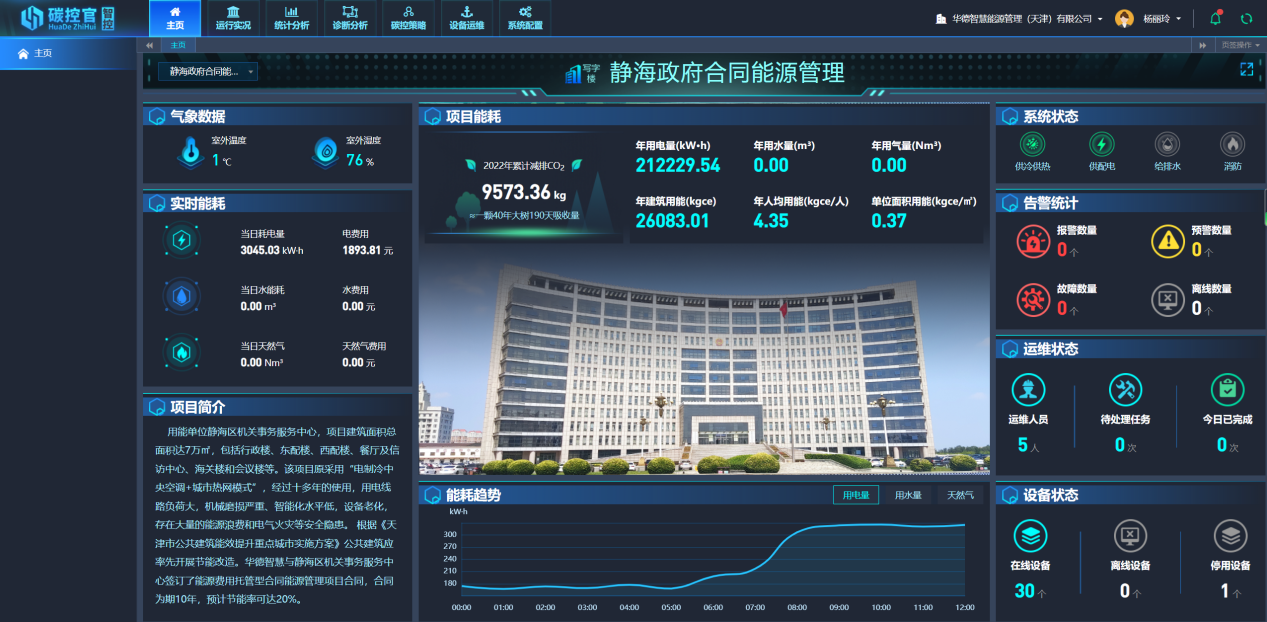

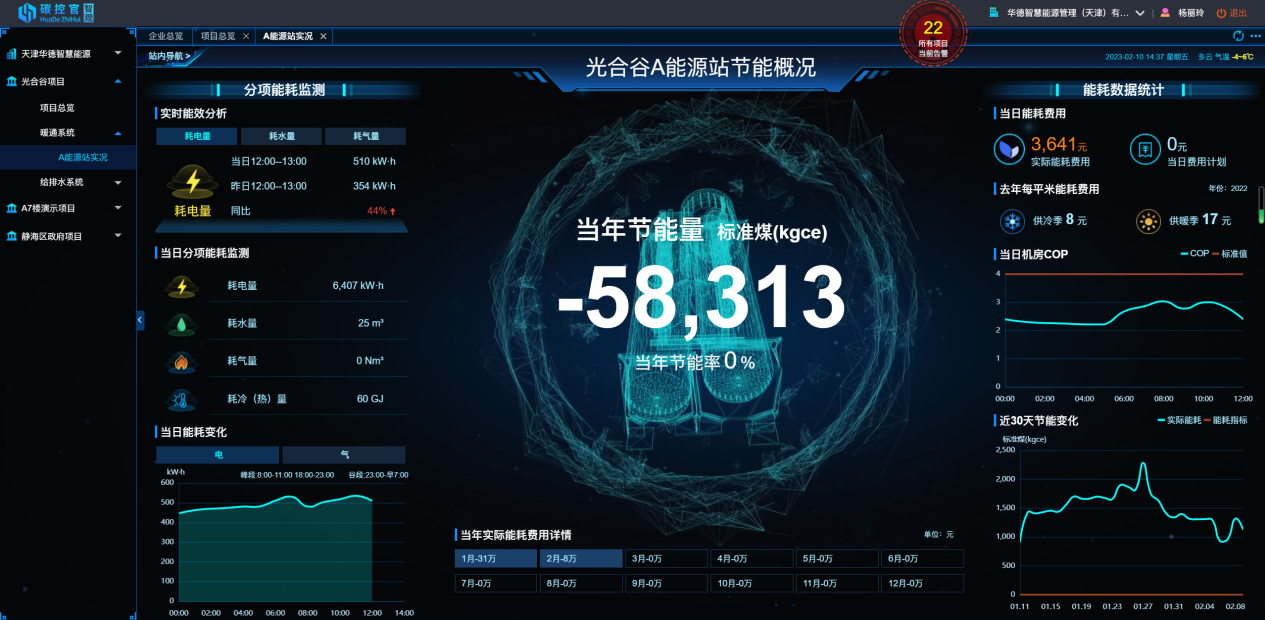

（1）“碳控官”数字化管理体系搭建。通过3D建模实现项目管理可视化，通过各项数据分析统计实现项目数据可视化，包括年度能耗总量、能耗费用、运营成本分析、碳排放统计、运维统计数据报告，便于洞悉整个项目。

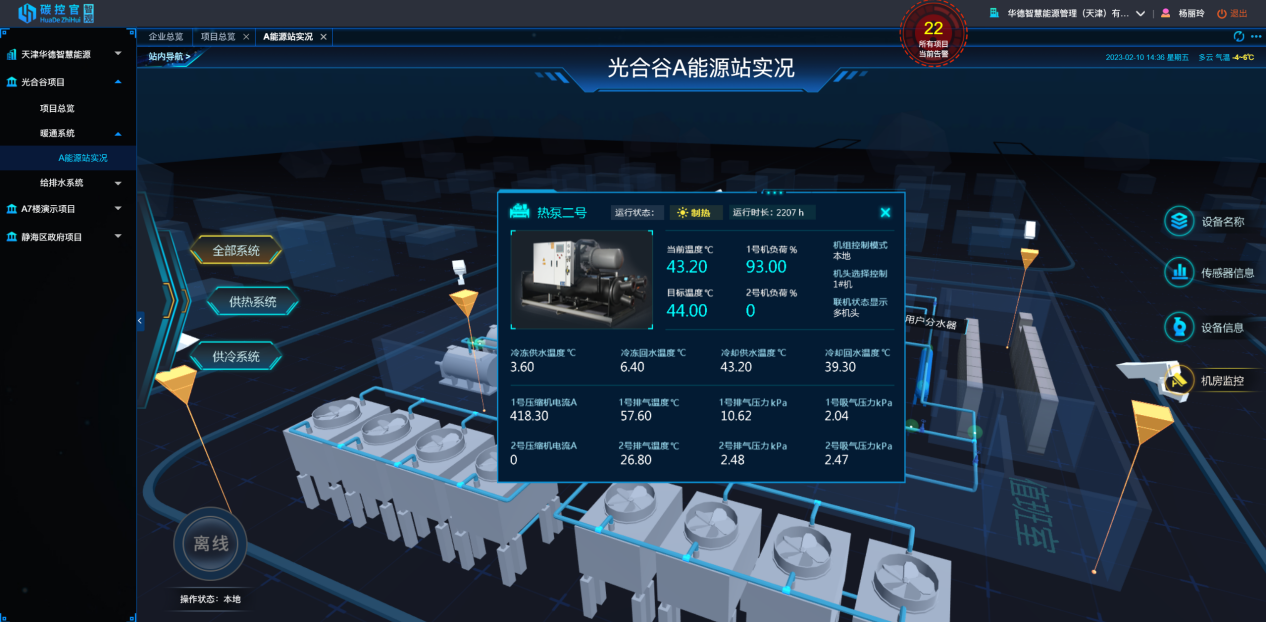

（2）“碳控官”智慧暖通系统搭建。“碳控官”对供冷供热过程中温度、压力、流量、热量、电力、频率、启停、运行状态等数据进行实时监测，上传至云端，实现数字化管理；通过对设备实时监测，科学进行维护保养和优化运行，提高设备使用寿命，同时实现高效节能；将预警、报警规则个性化配置，实现安全管理。

（3）“碳控官”电力系统智能化搭建。部署安全用电智能断路器平台，为政府搭建用电安全系统，实现用电安全监管。云平台采用“智能断路器”设备，进行数据采集、传输、分析和远程控制，运用“物联网”、“大数据”、“人工智能”技术，从配电室走至楼宇末端，精细保障电气安全和节能节费，有效提高用电系统的智能化和自动化水平。

4、智能供热输配中心建设

华德智慧组装30台冷凝式燃气壁挂炉，采用集装箱结构布置，模块化组装更为便捷，可以无限扩容、方便移动，可实现室内室外机房的快速部署。

5、智慧运维

华德智慧三级服务管理体系，以静海区政府为中心，建立静海区域运营团队，保障该项目安全高效运行。

（三）项目特色

1、该项目采用能源费用托管模式，业主方零投资零风险实现资产升级、智能化管理和节能降耗。

2、该项目通过数字化管理，实现智慧暖通、智慧电力、智慧运维等板块智能化管理，精细化推进节能降碳和减人节费。

（四）商业模式和效益

静海区行政中心能源费用托管项目于2022年1月启动，建设周期1年，服务周期为10年。华德智慧作为服务方进行电、气、水等能源资源系统的运行、管理、维护和改造，静海区政府根据能源基准确定的费用支付其作为托管费用。此项目是我市公共机构能源费用托管政策发布后的首批实施项目，按照目前的运行趋势，预测节能率可达20%，每年节能量约168吨标煤，年减排二氧化碳465吨，起到了良好的示范引领作用。
